BETAFPV ブラシレスフライトコントローラー F4 1S 5A AIO 【ELRS 2.4G】【A_X_5_.HEX】【BMI270】【推奨モーター：0802SEブラシレスモーター】【Meteor65/Meteor75などに】20170 [be-01040013_1]

※※※
こちらの商品はELRS 2.4Gバージョンです。
Frskyバージョンの説明部分は打ち消し線を引いておりますのでELRSバージョンの説明をご確認ください。
※※※

超軽量F4 1S 5A AIOブラシレスフライトコントローラーが新機能を搭載し、バージョンアップされました。

高品質なBMI270ジャイロとBB51 ESCのハードウェアを搭載したFCを更新しており、
さらにこの新しいボードは、Betaflight Blackbox機能をサポートしています。

シリアル ExpressLRS 2.4Gレシーバーが付属しており、Wi-Fiまたは Betaflightシリアルパススルー経由で更新でき、
パイロットが ELRS RXファームウェアの任意のバージョンをフラッシュするのに便利です。
特に、フライト コントローラーのファームウェアを更新せずに ExpressLRS V3.0をフラッシュできます。

SPI Frsky版ボードにはSBUSポートとUARTポートが確保されており、
SBUSプロトコル受信機やその他の外部受信機として利用可能です。

Blackboxロギング専用の8MBフラッシュメモリチップを内蔵。
FPVドローンのチューニングやトラブルシューティングに非常に強力なツールです。

モーターピンコネクタがあらかじめ取り付けてあるので、
ハンダ付け作業なしで簡単にモーターを取り付けることができます。

3.64gの超軽量、合理的なレイアウト、組み立てが簡単な特別な設計。
26×26mmのマウントホールサイズで、Meteor65/Meteor75などに互換性があります。

シリアルELRS 2.4G RXは、受信機とフライトコントローラボードの間の通信に
Crossfireシリアルプロトコル（CRSFプロトコル）を使用しています。

そのため、シリアルELRS 2.4G RXは、
Betaflightフライトコントローラのファームウェアをフラッシュすることなく、
ELRS V3.0へのアップグレードすることが可能です。

電源のオン/オフを3回繰り返すことでバインド状態に入ります。

・フライトコントローラーを3回抜き差ししてください。
・RXのLEDが素早く2回点滅していれば、受信機がバインドモードであることを示します。
・RF TXモジュールまたは無線送信機がバインド状態になり、バインドパルスを発信していることを確認します。
・受信機が点灯している場合は、バインドされています。

シリアルELRS 2.4G RXは、Wi-FiまたはBetaflightのシリアルパススルーでアップデートすることが可能です。
以下は、パススルーによるアップデート方法です。

F4 1S 5A AIO ブラシレスフライトコントローラーには、
デフォルトのファームウェアbetaflight_4.3.0_BETAFPVF411（ELRS）または
betaflight_4.2.11_BETAFPVF411RX (Frsky) が設定してあります。
Serial ExpressLRS 2.4G RX バージョンのデフォルトのファームウェアは、
ELRS V2.4 RX をサポートしています。

Serial ExpressLRS 2.4G バージョンの場合、
このBMI270ジャイロをサポートするのは Betaflightファームウェア 4.3.0 以降のみです。

SPI Frskyバージョンでは、他のファームウェアの書き込みをしないでください。
誤って書き込んだ場合、RXが非常に近い距離でも制御不能になります。
BMI270ジャイロに対応したSPI Frsky RXバージョンのファームウェア
betaflight_4.2.11_BETAFPVF411RXを、フライトコントローラーにあらかじめ構築しています。

F4 1S 5A FC ELRS/Frsky ボードのファームウェアと CLI ダンプ ファイルをダウンロード


※注意※
フライトコントローラをHDデジタルVTX（WalksnailまたはHDZero）を
搭載したクアッドコプターに取り付けると、RX RSSI値は低下します。
例えば、パケットレート250Hzの場合のフェイルセーフRSSI値の理論値は-108dBmです。
実際には、RXのRSSI値が-92dBm程度になるとRXが制御不能になる可能性があります。

BB51 ESC ハードウェアを搭載した F4 1S 5A フライトコントローラーは、
BLHeli_S リビジョン 16.7 に基づく Bluejay ESC ファームウェアをフラッシュできます。
Bluejay ESC ファームウェアを使用すると、
Betaflight で双方向の D-shot および RPM フィルタリングをサポートし、
24KHz、48KHz、および 96KHz の固定 PWM 周波数をオプションとして提供し、
カスタム起動メロディーを提供します。

Bluejay ESC ファームウェアを使用して
Meteor65 と Meteor65 プロ フープドローン 0802SE 19500KV モーター、
飛行時間が効果的に増加しています。

F4 1S 5A FC のデフォルトのファームウェアは、
Bluejay ESC ファームウェアに変更されます。

注: SPI ELRS 2.4G バージョンのみが Betaflight Configurator を介して設定されたモーター
方向をサポートし、SPI Frsky バージョンはそれをサポートしません。BLHeli Configurator と
Bluejay Configurator は、BB51 ESC (両方のバージョン) では無効です。

Serial ExpressLRS 2.4G RX と SPI Frsky RX バージョンの両方が、
外部HDデジタルVTXまたはアナログVTXをサポートします。

SPI Frsky RXバージョンにはSBUSポートとUARTポートがあり、
SBUSプロトコル受信機や他の外部受信機で利用できますのでご注意ください。

以下の図をご参照ください。

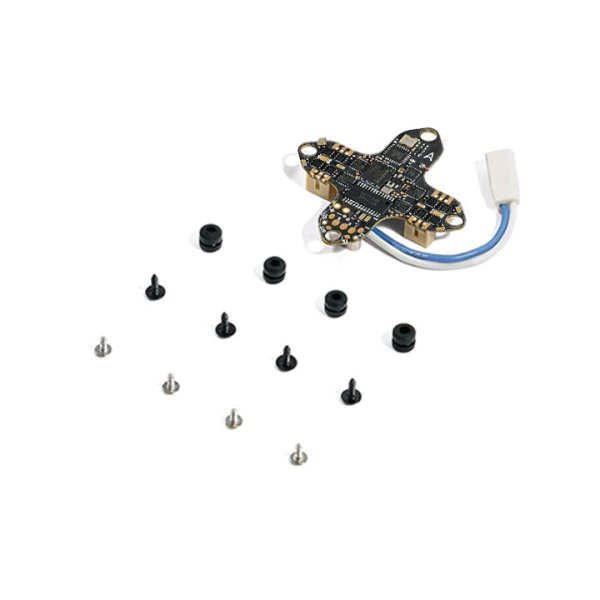

F4 1S 5A AIO ブラシレス フライト コントローラー×1
M1.2×4mm ネジ　×4
M1.4×5mm ネジ　×4
防振ゴムダンパー　×4
